SCHL系列程控交流恒流電源

SCHL系列程控交流恒流電源是我公司依據國家標準《GB/T 7251 低壓成套開關設備和控制設備》、《GB/T 10233低壓成套開關設備和電控設備基本試驗方法》的有關規定設計制造的產品，它采用了當今電源領域先進的交流調壓單元、觸摸式液晶顯示屏與可編程控制器PLC等構成完美的控制組合，并結合本公司自行研制的一套系統軟件而生產的新一代大電流交流恒流電源產品。SCHL系列程控交流恒流電源能在外界電網電源產生波動或用電符合阻抗特性發生變化時仍能使輸出電流保持恒定的交流電源。該電源輸出波形為無失真正弦波，可帶阻性、感性、容性負荷，主要應用在進行特定電流熱效應應用和測試的場所。如：交流母排、斷路器、熔斷器、熱繼電器、磁力啟動器等保護性開關與電器需要對特定電流的熱效應進行嚴格測試的場所，滿足低壓電器對測試電源的要求。

咨詢我們

產品概述

SCHL系列程控交流恒流電源是我公司依據國家標準《GB/T 7251 低壓成套開關設備和控制設備》、《GB/T 10233低壓成套開關設備和電控設備基本試驗方法》的有關規定設計制造的產品，它采用了當今電源領域先進的交流調壓單元、觸摸式液晶顯示屏與可編程控制器PLC等構成完美的控制組合，并結合本公司自行研制的一套系統軟件而生產的新一代大電流交流恒流電源產品。SCHL系列程控交流恒流電源能在外界電網電源產生波動或用電符合阻抗特性發生變化時仍能使輸出電流保持恒定的交流電源。該電源輸出波形為無失真正弦波，可帶阻性、感性、容性負荷，主要應用在進行特定電流熱效應應用和測試的場所。如：交流母排、斷路器、熔斷器、熱繼電器、磁力啟動器等保護性開關與電器需要對特定電流的熱效應進行嚴格測試的場所，滿足低壓電器對測試電源的要求。

使用條件與要求

  • 戶內使用，宜室內通風良好
  • 海撥高度不超過2000米
  • 環境溫度在-10～＋50℃之間
  • 日平均相對濕度不大于95％，月平均相對濕度不大于90％
  • 無強烈振動和沖擊
  • 周圍無嚴重塵土、爆炸危險介質、腐蝕金屬和破壞絕緣的有害氣體、導電微粒和嚴重的霉菌
  • 垂直傾斜度不大于5度
  • 注： 超過上述 范圍請訂貨前說明另行設計

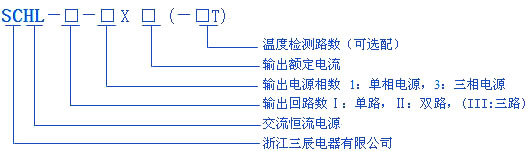

型號說明

型號說明

產品特點

  • 顯示操作單元選用了觸摸式液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。
  • 主控單元選用了功能強勁的可編程控制器PLC，對交流信號進行實時掃描，實現全面監測和閉環控制，自動化程度高?！?
  • 采用支持現場總線技術的智能型傳感器，實現數據傳輸?shù)娜珨?shù)字化，提高了數據的準確性和產品的可靠性。
  • 采用大容量隔離變壓器，將系統電源和試驗電源隔離，并在初級與次級之間加裝屏蔽層，使電源免受電網暫態過程與諧波干擾保證了電源質量。
  • 可數字設定電源定值（無極式），使交流電源可以連續平滑地調節電流，以適應不同試驗項目的需要。
  • 提供RS232和RS485兩種通訊接口選擇，可與后臺計算機連接，通過PC機監控軟件可對交流恒流電源工作過程進行實時監控，實現“四遙”功能。
  • 可選配測量8～16多路溫度采樣，智能溫度隔離傳感器各通道間絕緣，可直接對帶電導體（100V或380V以下）的信號進行多路巡回測控，并提供熱電偶輸出航空插座。

系統參數

輸入?yún)?shù)
電　　壓 380V ± 15 %
頻　　率 50 ± 5 Hz
輸出參數
輸出電流 0.1IN-IN任意連續可調
電流等級 200A、400A、630A、800A、1000A、1600A、2000A、2500A、3150A（特殊規格可根據客戶需求定制）
恒流精度 ≤±1.5％
輸出波形 正弦波（無失真）
操作指示 觸摸式液晶顯示屏
保護功能 具有過流保護：允許空載
通訊功能 可與后臺計算機連接實現“四遙”功能

外形結構

產品外形尺寸
型號規格 外形尺寸 寬×高×深 (W×H×L)
型號規格 外形尺寸 寬×高×深 (W×H×L)
SCHL-Ⅱ-3X63 550X1300X1100
SCHL-Ⅱ-3X100 550X1300X1100
SCHL-Ⅱ-3X200 550X1300X1100
SCHL-Ⅱ-3X400 550X1300X1100
SCHL-Ⅱ-3X630 550X1300X1100
SCHL-Ⅱ-3X800 600X1300X1100
SCHL-Ⅱ-3X1000 600X1300X1100
SCHL-Ⅰ-3X1600 600X1300X1100
SCHL-Ⅰ-3X2000 600X1300X1100
SCHL-Ⅰ-3X2500 600X1300X1100
SCHL-Ⅰ-3X3150 600X1300X1100

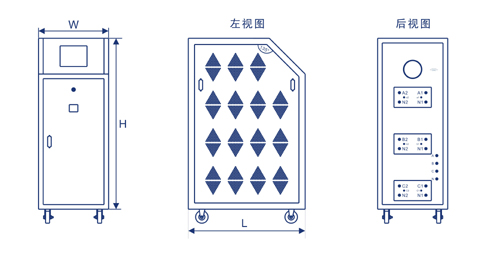

產品外觀圖
