SCE系列動力型應急電源

SCE系列動力型應急電源是公司集多年應急電源開發和現場設備運行經驗，遵循安全性、可靠性、適用性及合理性設計原則，結合蓄電池智能充電、變頻器直流逆變技術、高次諧波處理技術、計算機、通信、自動控制等多種先進技術于一體，開發出新一代SCE動力型應急電源，該產品囊括了國內同類產品的性能，吸收了國外的先進技術，具有高度的集成化、技術水平先進，智能化程度高，性能穩定可靠等特點，能全面滿足冶金行業對轉爐應急電源的要求，是我國冶煉轉爐電機電源的新產品，也是替代進口的理想選擇。

咨詢我們

產品概述

SCE系列動力型應急電源是我公司專為冶金行業冶煉轉爐電機提供的應急電源。公司集多年應急電源開發和現場設備運行經驗，遵循安全性、可靠性、適用性及合理性設計原則，結合先進電力、電子和嵌入式微機控制等技術，開發出新一代SCE動力型應急電源，形成自已獨有的產品功能和技術特點，提供完整的冶煉設備應急電源解決方案。在冶煉過程中當市電發生斷電時，該產品利用蓄電池提供的直流電源經過逆變、變頻或軟啟動輸出應急電源驅動事故電機，能夠保證冶煉轉爐轉到安全位置。針對冶煉設備轉爐配置電機類型不同，采用不同的事故驅動方式：一種利用蓄電池提供的直流電源經逆變變頻啟動或逆變直接驅動交流電機；另一種利用蓄電池提供的直流電源經直流軟啟動或經降壓?jiǎn)?dòng)直流電機。該產品囊括了國內同類產品的性能，吸收了國外的先進技術，具有高度的集成化、技術水平先進，智能化程度高，性能穩定可靠等特點，能全面滿足冶金行業對轉爐應急電源的要求，是我國冶煉轉爐電機電源的新產品，也是替代進口的理想選擇。

SCE系列動力型應急電源主要應用于冶金行業轉爐的事故傾動、機械攪拌裝置的事故提升、氧槍和副槍的事故提升、各類噴粉槍頂槍升降的事故提升、應急照明等場合。

使用條件與要求

  • 海拔高度：≤2000M
  • 環境溫度不高于-5℃~40℃，蓄電池在環境溫度-10℃~45℃條件下應能正常使用（推薦使用的溫度為5℃～30℃）
  • 相對濕度：≤95%（日平均）；≤90%（月平均）
  • 抗震能力：水平加速度0.3G，垂直加速度0.15G
  • 安裝使用地點無強烈振動和沖擊，無強電磁干擾，外磁場感應強度：≤0.5mT
  • 安裝垂直傾斜度：≤5%
  • 使用地點不得有爆炸危險介質，周?chē)橘|(zhì)不含有腐蝕金屬和破壞絕緣的有害氣體及導電介質，不允許有霉菌存在
　

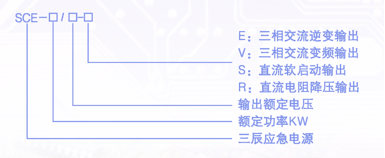

型號說明

型號說明

產品特點

  • 高度集成的系統：該電源主要由高頻整流單元、蓄電池組、逆變變頻 (或軟啟動)單元、微機控制單元等各模塊化功能單元組成。主電路簡潔明了，系統集成度高，即提高了產品使用維護的方便性，又能提高了系統運行的可靠性。
  • 成熟先進的技術： 采用成熟先進的逆變、變頻或軟啟動技術，實現電機的軟啟動，提高電機運行的可靠性； 采用基于現場總線的微機監控單元，實行對應急電源系統全數字化控制，提高系統智能化程度。 采用支持現場總線技術的智能傳感器，實現數據數字化采集，提高數據傳送的準確性。 采用先進的蓄電池充、放電管理技術，實現蓄電池充、放自動管理，提高了蓄電池使用壽命。
  • 安全的冗余設計： 在常規配置中高頻充電模塊采N＋1互為備用方式，在重要場合中變頻逆變電源采用一主一備冗余設計；在關鍵采集信號中采用雙重信號輸入等，多措施的應用全面提高了電源系統運行的安全性。 　
  • 合理的方案配置： 根據冶煉現場實際配備電機類型不同，電源系統采用不同的方案合理配置。 ①、交流電機變頻啟動： ②、交流電機逆變直接啟動： ③、直流電機軟啟動： ④、直流電機降壓?jiǎn)?dòng)

系統原理

SCE系列動力型應急電源一般由微機控制系統、高頻整流模塊、蓄電池組、電池監測裝置、電機啟動裝置（逆變器、變頻啟動器、軟啟動器、電阻降壓?jiǎn)?dòng)器）、制動控制電源（逆變電源、直流驅動電源）、交流配電單元、爐旁控制箱及電機饋出配電單元等組成。

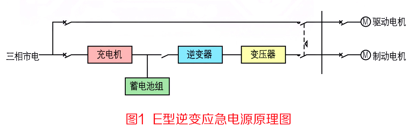

1、E型逆變應急電源

該電源專為冶金行業鼠籠式與繞線式冶煉設備電機啟動、照明燈具和其它一類負何而設計。其原理如下圖1所示，在交流市電正常時，由市電經互投裝置或直接給電機供電；當市電失電后，互投裝置將立即投切至逆變器供電，供電時間由蓄電池組的容量和負載功率決定，當市電電壓恢復后，應急電源將恢復為市電供電。該電源特別對轉爐事故驅動，在不需要增加任何設施下驅動冶煉設備，主電機制動器的選型也不受任何影響，采用E型逆變應急電源直接啟動，相對容量比較大，蓄電池組容量也比較大。

E型逆變應急電源原理

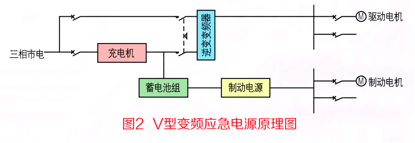

2、V型變頻應急電源

該電源專為冶金行業鼠籠式冶煉轉爐電機類負何而設計。其原理如下圖2所示，在交流市電正常時，由市電經互投裝置，由變頻器實現變頻啟動供電；當市電失電后，互投裝置立即投切至蓄電池組，由蓄電池組向變頻器供電，供電時間由蓄電池組的容量和負載功率決定；當市電電壓恢復后，應急電源將恢復為市電供電。其中對轉爐事故驅動，電源設備實現就地和遠地操作控制，同時設備提供不同接口，便于對轉爐位置的控制及工作狀態。與傳統的UPS或工頻應急電源相比可以大大減少電源的設計容量，過載能力強、可靠性高。

V型逆變應急電源原理

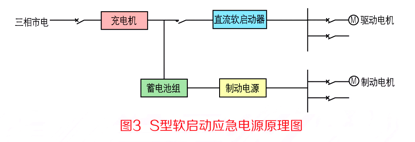

3、S型軟啟動應急電源

該電源專為冶金行業轉爐備用直流電機啟動負荷而設計。其原理如下圖3所示，在交流市電正常時，轉爐由交流主電機運行操作。當市電失電后，由本電源對備用直流電機實現電機軟啟動。電機起動電流從零線性上升到設定值，電機在啟動過程中保持恒流，確保電機平穩啟動。該電源不僅實現了整個啟動過程中無沖擊、平滑地啟動電機，而且可根據電動機負載的特性來調節啟動過程中的參數，如限流值、啟動時間和啟動模式等。相比于傳統的啟動器，它突出的優點體現在能夠連續無級的調節電機啟動、沖擊轉矩和沖擊電流小、控制簡便以及體積小等。

V型逆變應急電源原理

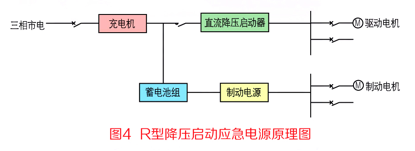

4、R型降壓?jiǎn)?dòng)應急電源

該電源專為冶金行業轉爐備用直流電機啟動負荷而設計。其原理如下圖4所示，在交流市電正常時，轉爐由交流主電機運行操作。當市電失電后，由本電源對備用直流電機實現電阻降壓?jiǎn)?dòng)。該啟動方式是電樞回路串接電阻啟動，啟動電阻為一個2～5節電阻串接的可變電阻，該啟動裝置是由可編程控制器PLC控制，時間控制精確，確保控制各級電阻投入時間，也可以根據現場啟動情況設定各級電阻切除時間，使串聯電阻啟動電機電流平滑，直到電機正常啟動，真正做到經濟和可靠。

V型逆變應急電源原理

技術指標

三相交流逆變E型電源技術指標
技術指標 15～500KW
交流輸入 交流輸入電壓（V） 380±15%
交流輸入頻率（HZ） 45～65
交流輸入 交流輸出額定功率（KW） 15、22、30、37、45、55、75、93、110、132、160、200、250、315、400、500
交流輸出電壓（V） 380±3%
波形失真率 ±3%
交流輸出頻率（HZ） 50±1
過載能力 120%正常工作；150%，30秒。
動態響應(負荷0～100%) 5%
逆變效率 應急供電≥92%
保護功能 輸出過載、短路，蓄電池過壓、欠壓
報警 交流失電、電池電壓異常、充電器故障、持續過載、逆變器故障等
互投裝置時間 電磁式≤100
絕緣強度 2000V，1分鐘
噪聲(dB) ≤65
顯示界面 彩色觸摸顯示屏
充電方式 智能均浮充轉換
電池種類 閥控式鉛酸免維護電池
備用時間 冶煉驅動電機負荷一般15分鐘，特殊要求可擴容至90分鐘。
三相專用變頻V型電源技術指標
技術指標 15～250KW
交流輸入 交流輸入電壓（V） 380±15%
交流輸入頻率（HZ） 45～65
交流輸入 交流輸出額定功率（KW） 15、22、30、37、45、55、75、93、110、132、160、200、250
交流輸出電壓（V） 380V，30～380V
逆變效率 應急供電≥92%
交流輸出頻率（HZ） 0～60
過載能力 120%正常工作；150%，1分鐘。
保護功能 輸出過載、短路，蓄電池過壓、欠壓
報警 交流失電、電池電壓異常、充電器故障、持續過載、變頻器故障等
絕緣強度 2000V，1分鐘
噪聲(dB) ≤65
顯示界面 彩色觸摸顯示屏
充電方式 智能均浮充轉換
電池種類 閥控式鉛酸免維護電池
備用時間 冶煉驅動電機負荷一般15分鐘，特殊要求可擴容至90分鐘。
直流軟啟動S型電源技術指標
技術指標 15～132KW
交流輸入 交流輸入電壓（V） 380±15%
交流輸入頻率（HZ） 45～65
直流輸入 直流輸出額定功率（KW） 15、22、30、37、45、55、75、93、110、132
直流輸出電壓（V） DC110 、220 、440
效率 ≥96%
過載能力 120%，1分鐘。
保護功能 輸出過載、短路，蓄電池過壓、欠壓
報警 交流失電、電池電壓異常、充電器故障、持續過載、逆變器故障等
軟啟動時間 0～90
絕緣強度 2000V，1分鐘
噪聲(dB) ≤65
顯示界面 彩色觸摸顯示屏
充電方式 智能均浮充轉換
電池種類 閥控式鉛酸免維護電池
備用時間 冶煉驅動電機負荷一般15分鐘，特殊要求可擴容至90分鐘。
直流降壓?jiǎn)?dòng)R型電源技術指標
技術指標 15～250KW
交流輸入 交流輸入電壓（V） 380±15%
交流輸入頻率（HZ） 45～65
直流輸入 直流輸出額定功率（KW） 15、22、30、37、45、55、75、93、110、132、160、200、250
直流輸出電壓（V） DC110 、220 、440
過載能力 120%，1分鐘。
保護功能 輸出過載、短路，蓄電池過壓、欠壓
報警 交流失電、電池電壓異常、充電器故障、持續過載、逆變器故障等
電阻投切時間 0～15，分組投切電阻。
絕緣強度 2000V，1分鐘
噪聲(dB) ≤65
顯示界面 彩色觸摸顯示屏
充電方式 智能均浮充轉換
電池種類 閥控式鉛酸免維護電池
備用時間 冶煉驅動電機負荷一般15分鐘，特殊要求可擴容至90分鐘。

外形結構

SCE系列動力型應急電源機柜采用GGD基礎骨架，框架輕巧、組合方便，配以鈑金前后門，側面扣防火板或側板。前門為單開門、后門為雙開門，屏體表面采用噴塑工藝，具有剛性好、美觀、安全的特點。主機外形尺寸如下：

E、V型應急電源主機外形尺寸
容量(KW) E型主機尺寸 高×寬×深 V型主機尺寸 高×寬×深
15 2260×800×600 2260×800×600
22 2260×800×600 2260×800×600
30 2260×800×600 2260×800×600
37 2260×800×600 2260×800×600
45 2260×800×600 2260×800×600
55 2260×800×600×2 2260×800×600×2
75 2260×800×600×2 2260×800×600×2
93 2260×800×600×2 2260×800×600×2
110 2260×800×600×2 2260×800×600×2
132 2260×800×600×2 2260×800×600×2
160 2260×800×600×2 2260×800×600×2
200 2260×1000×800×2 2260×1000×800×2
250 2260×1000×800×2 2260×1000×800×2
315 2260×1000×800×2
400 2260×1000×800×2
500 2260×1000×800×2
注：表中數據僅供參考，如有更新，以廠商提供的資料為準；以上僅考慮主機尺寸，電池架或電池屏應以電池實際容量設計屏體尺寸。
S、R型應急電源主機外形尺寸
容量(KW) E型主機尺寸 高×寬×深 V型主機尺寸 高×寬×深
15 2260×800×600 2260×800×600
22 2260×800×600 2260×800×600
30 2260×800×600 2260×800×600
37 2260×800×600 2260×800×600×2
45 2260×800×600 2260×800×600×2
55 2260×800×600×2 2260×800×600×2
75 2260×800×600×2 2260×800×600×3
93 2260×800×600×2 2260×800×600×3
110 2260×800×600×2 2260×800×600×3
132 2260×800×600×2 2260×800×600×3
160 2260×800×600×4
200 2260×1000×800×4
250 2260×1000×800×4
注：表中數據僅供參考，如有更新，以廠商提供的資料為準；以上僅考慮主機尺寸，電池架或電池屏應以電池實際容量設計屏體尺寸。

選型參考

交流電機動力負荷
序號 使用條件 逆變E型 變頻V型 備用
1 交流電動機變頻啟動時，應急電源容量按不小于電機額定容量的1.2倍的選擇。 √
2 交流電機軟啟動，應急電源容量按不小于2.5倍的電機額定容量選擇。 √
3 交流電動機Y-△啟動，應急電源容量按不小于3倍的電機額定容量選擇。 √
4 交流電機直接啟動，應急電源容量按不小于5～7倍的電機額定容量選擇。 √
直流電機動力負荷
序號 使用條件 軟啟動E型 降壓?jiǎn)?dòng)R型 備用
1 直流電動機的軟啟動時，應急電源容量按電機額定容量的1.2倍選擇。 √
2 直流電機電阻降壓?jiǎn)?dòng)，應急電源容量按不小于2.5～3倍的電機額定容量選擇 。 √
3 直流電機直接啟動，應急電源容量按電機直接啟動電流的0.8～1倍選擇。 √ PGD系列直流電源屏
