PGD6系列高頻開關直流電源屏

‹ ›

在解決了開關器件性能的穩定性和高頻開關耗損及傳導和輻射干擾等一系列工藝和理論問題后，功率電源的高頻化走向了市場，高頻電源成為一種新興的、在技術上和工藝上都已趨向成熟的新產品，與傳統的相控電源、線性電源相比，具有明顯的優勢，極具市場競爭力。

咨詢我們

產品概述

在解決了開關器件性能的穩定性和高頻開關耗損及傳導和輻射干擾等一系列工藝和理論問題后，功率電源的高頻化走向了市場，高頻電源成為一種新興的、在技術上和工藝上都已趨向成熟的新產品，與傳統的相控電源、線性電源相比，具有明顯的優勢，極具市場競爭力。

體積小、重量輕
紋波低：< 0.3 %}
精度高：< 0.3 %
噪音小：< 45 dB
動態性能好：過程時間< 10 ms
擴展性好：模塊可并聯使用

PGD6直流電源是一種成熟的高頻電力綜合電源，在結構上采用模塊化，冗余設計為 n+1，根據實際運行情況，可由以下功能單元的全部或部分有機組合而成。

中央監控單元
高頻整流單元
母線調壓單元
饋線單元
蓄電池監測單元及蓄電池組
通信電源單元
逆變單元
交流進線單元

使用條件與要求

環境溫度不高于+40℃、不低于-10℃且在24h內平均溫度不高于+35℃
相對濕度在+40℃時不超過50%，溫度較低時允許有較高的相對濕度
安裝地點海拔高度不超過2000m
無導電、無爆炸塵埃、沒有腐蝕金屬和破壞絕緣的氣體和強烈振動和沖擊的場合
注：超過上述范圍請訂貨前說明另行設計

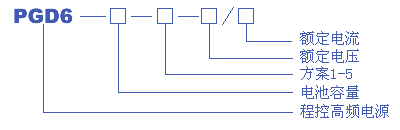

型號說明

系統參數

輸入?yún)?shù)

電壓	AC 380V ± 15 %	AC 220V ± 15 %
頻率	45～55 HZ	45～55 HZ

輸出參數

直流額定電壓	220V	110V
直流額定電流	控制8～600A	動力120～1000A
浮充電壓	220V +30%/-20%	110V +30%/-20%
均充電壓	220V +30%/-20%	110V +30%/-20%
紋波系數	均充 < 0.3%	浮充 < 0.1%
穩壓精度	< ±0.3%
穩流精度	< ±0.3%
保護動作電壓精度	< ±0.3%

絕緣性能

輸出對地	2KV AC	漏電流≤30mA	歷時1min	無閃絡、無擊穿
輸入對地	2KV AC	漏電流≤30mA	歷時1min	無閃絡、無擊穿
輸出對輸出	2KV AC	漏電流≤30mA	歷時1min	無閃絡、無擊穿

外形結構

本電源系統采用GGD組裝式骨架，前后開門、正面設置玻璃門，柜體防護等級IP30

參數

柜體外形尺寸：高×寬×深	安裝尺寸：寬度方向×深度方向
2260×800×600mm	650×548
2360×800×550mm	650×548
注：深度均不包括玻璃門25mm。
